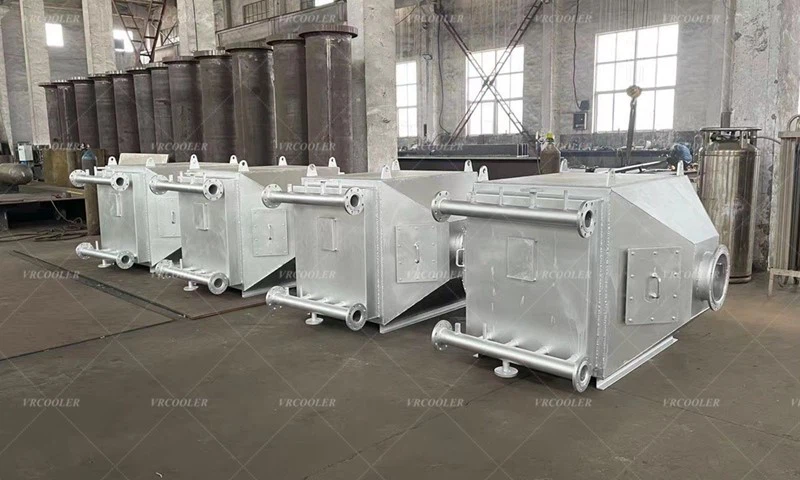

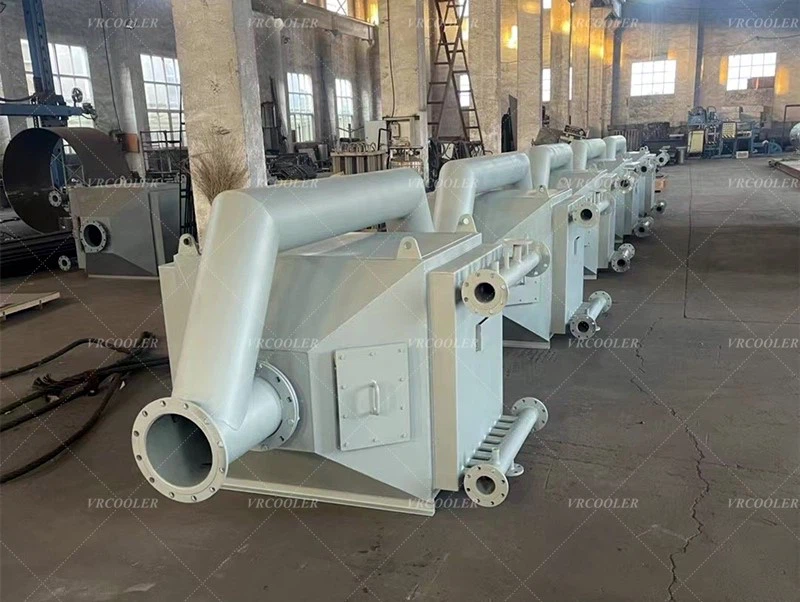

System Adfer Gwres Ar gyfer Uned Cywasgydd Aer
Mae unedau cywasgydd aer yn cynhyrchu llawer iawn o wres gwastraff yn ystod y llawdriniaeth, a phrif bwrpas y system adfer gwres yw ailgylchu'r gwres gwastraff hwn. Mae hyn nid yn unig yn gwella'r gyfradd defnyddio ynni ac yn lleihau cost ynni'r fenter, ond hefyd yn lleihau'r llygredd thermol i'r amgylchedd.
Mae'r system adfer gwres yn bennaf yn cynnwys cyfnewidydd gwres (fel cyfnewidydd gwres tiwb finned), pibellau cysylltu, falfiau, synwyryddion tymheredd, rheolwyr a chydrannau eraill. Yn eu plith, y cyfnewidydd gwres yw'r elfen graidd, a ddefnyddir i drosglwyddo gwres.
Finned cyfnewidydd gwres tiwb
Nodweddion strwythurol
Adran fin: Mae'r allwedd i gyfnewidydd gwres tiwb finned yn gorwedd yn nyluniad yr esgyll. Mae'r esgyll fel arfer yn dalennau metel tenau (ee alwminiwm, copr, ac ati) sy'n cael eu clwyfo'n dynn neu eu weldio i wyneb allanol y tiwb sylfaen (tiwb dur fel arfer). Mae yna wahanol siapiau o esgyll, fel esgyll gwastad, esgyll rhychog, ac esgyll pin. Er enghraifft, mae esgyll gwastad yn syml o ran strwythur ac yn hawdd i'w gweithgynhyrchu; gall esgyll rhychog gynyddu aflonyddwch hylif a gwella effeithlonrwydd trosglwyddo gwres.
Adran tiwb sylfaen: Y tiwb sylfaen yw'r sianel ar gyfer yr hylif mewnol, a dylid dewis ei ddeunydd yn ôl natur yr hylif gweithio (ee tymheredd, pwysedd, cyrydol, ac ati). Pibell ddur yw'r deunydd a ddefnyddir yn fwy cyffredin, mae ganddi gryfder uchel a gwrthiant pwysau da. Mae diamedr a thrwch wal y tiwb sylfaen hefyd yn effeithio ar berfformiad trosglwyddo gwres a gwrthiant pwysau'r cyfnewidydd gwres.
Egwyddor Gweithio
Pan fydd hylif poeth (fel olew tymheredd uchel neu nwy tymheredd uchel o uned cywasgydd aer) yn mynd trwy un ochr i'r cyfnewidydd gwres tiwb finned (fel arfer y tu mewn i'r tiwb), mae'r gwres yn cael ei gynnal trwy wal y tiwb i'r esgyll . Oherwydd bod gan yr esgyll arwynebedd mawr, gallant drosglwyddo gwres yn gyflym i'r hylif oer (ee dŵr, aer, ac ati) ar yr ochr arall. Mae'r hylif oer yn amsugno'r gwres ac yn cynyddu'r tymheredd, gan alluogi adferiad gwres. Er enghraifft, mewn system adfer gwres nodweddiadol ar gyfer uned cywasgydd aer, mae aer cywasgedig tymheredd uchel yn mynd trwy'r tiwbiau finned ac mae dŵr oer yn llifo y tu allan i'r tiwbiau finned. Trwy gyfnewid gwres, mae tymheredd y dŵr oer yn codi, a gellir ei ddefnyddio at ddibenion eraill megis gwresogi proses neu ddŵr poeth domestig.
Ffactorau sy'n effeithio ar effeithlonrwydd cyfnewid gwres
Paramedrau esgyll: Mae bylchiad esgyll, uchder, trwch a pharamedrau eraill yn cael effaith sylweddol ar effeithlonrwydd trosglwyddo gwres. Gall bylchau llai o esgyll gynyddu'r ardal trosglwyddo gwres fesul cyfaint uned, ond gall hefyd arwain at fwy o ymwrthedd hylif. Gall uchder esgyll addas sicrhau ardal trosglwyddo gwres digonol tra'n osgoi colledion ymwrthedd gormodol. Er enghraifft, wrth ddylunio cyfnewidydd gwres esgyll a thiwb ar gyfer adfer gwres mewn uned cywasgydd aer, os yw'r bylchiad esgyll yn rhy fach a bod llif yr aer rhwng yr esgyll yn cael ei rwystro, gall yr effeithlonrwydd trosglwyddo gwres cyffredinol ostwng oherwydd a gostyngiad yn y gyfradd llif aer, er bod yr ardal trosglwyddo gwres yn cynyddu.
Cyfradd Llif Hylif: Mae cyfradd llif hylifau oer a phoeth hefyd yn ffactor allweddol. Gall cyfradd llif uwch wella trosglwyddiad gwres darfudol yr hylif, ond bydd hefyd yn cynyddu ymwrthedd yr hylif a'r defnydd o ynni. Ar gyfer y cyfnewidydd gwres tiwb finned yn system adfer gwres uned cywasgydd aer, mae angen optimeiddio'r gyfradd llif hylif yn ôl y sefyllfa wirioneddol (ee llwyth gwres, eiddo hylif, ac ati). Er enghraifft, wrth ddefnyddio dŵr fel hylif oer ar gyfer adfer gwres, gall cynyddu cyfradd llif y dŵr yn briodol gyflymu'r amsugno gwres, ond bydd cyfradd llif rhy uchel yn arwain at fwy o ynni yn y pwmp a cholli pwysau yn y pibellau. system.
Dargludedd Thermol Deunydd: Mae dargludedd thermol yr esgyll a'r tiwb sylfaen yn effeithio'n uniongyrchol ar effeithlonrwydd trosglwyddo gwres. Gall deunyddiau â dargludedd thermol uchel (ee copr) ddargludo gwres o'r ochr hylif poeth i'r ochr hylif oer yn gyflymach. Fodd bynnag, yn ymarferol, mae angen ystyried cost a gwrthiant cyrydiad y deunydd hefyd. Er enghraifft, er bod gan gopr ddargludedd thermol uwch na dur, mae cost is dur a'i allu i fodloni gofynion trosglwyddo gwres mewn rhai amgylcheddau nad ydynt yn cyrydol wedi arwain at ddefnyddio cyfuniad o diwbiau sylfaen tiwb dur ac esgyll alwminiwm mewn rhai. systemau adfer gwres uned cywasgwr.
Manteision Cais
Trosglwyddo gwres hynod effeithlon: O'i gymharu â chyfnewidydd gwres tiwb ysgafn cyffredin, gall cyfnewidydd gwres tiwb finned adennill gwres gwastraff a gynhyrchir gan unedau cywasgydd aer yn fwy effeithlon oherwydd ychwanegu esgyll, sy'n cynyddu'r ardal trosglwyddo gwres yn fawr. Er enghraifft, o dan yr un amodau llif hylif a gwahaniaeth tymheredd, gall cynhwysedd cyfnewid gwres cyfnewidydd gwres tiwb finned fod sawl gwaith yn fwy na chyfnewidydd gwres tiwb ysgafn.
Strwythur cryno: Mae gan gyfnewidydd gwres tiwb finned strwythur cymharol gryno, sy'n caniatáu ar gyfer gallu trosglwyddo gwres mawr mewn gofod cyfyngedig. Mae hyn yn ffafriol iawn ar gyfer lleoedd â gofod cyfyngedig, megis ystafelloedd cywasgydd aer, a gellir eu gosod yn hawdd wrth ymyl yr offer i leihau colli gwres.
Addasrwydd cryf: gellir ei addasu i gyfnewid gwres amrywiaeth o hylifau, boed yn hylifau nwyol neu hylif poeth ac oer, yn y cyfnewidydd gwres tiwb finned trwy ddyluniad cyfnewid gwres yn rhesymol. Er enghraifft, gellir ei ddefnyddio ar gyfer cyfnewid gwres rhwng aer cywasgedig a dŵr yn ogystal â rhwng olew tymheredd uchel ac aer.
