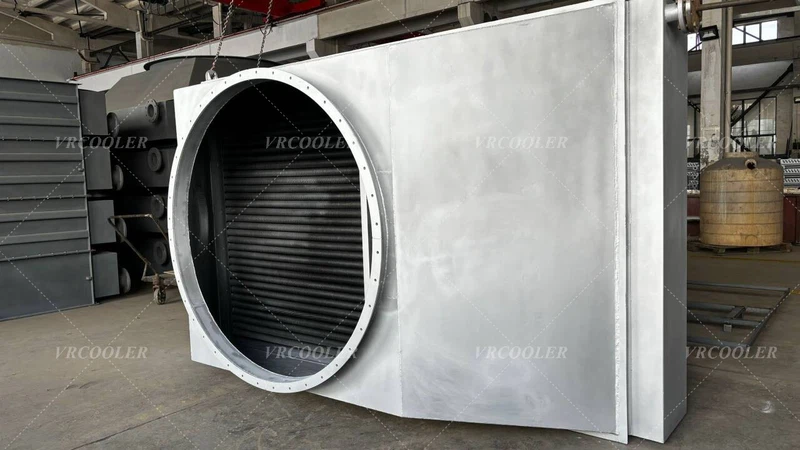

Cyfnewidydd Gwres Nwy Ffliw gwrthiant isel ar gyfer System Adfer Gwres Gwastraff sy'n seiliedig ar ORC-

Mae adennill gwres gwastraff o ffrydiau gwacáu diwydiannol wedi dod yn un o'r ffyrdd mwyaf effeithlon o wella perfformiad ynni, lleihau'r defnydd o danwydd, a thorri allyriadau CO₂. Ymhlith y technolegau a ddefnyddir i drosi gwres gwastraff gradd isel- i ganolig yn bŵer defnyddiol, mae’r Organic Rankine Cycle (ORC) yn sefyll allan am ei ddibynadwyedd a’i allu i weithredu ar dymheredd is na systemau stêm traddodiadol.

Elfen hanfodol mewn unrhyw system adfer sy'n seiliedig ar ORC-yw'r cyfnewidydd gwres nwy ffliw, sy'n gyfrifol am drosglwyddo ynni thermol o nwyon llosg poeth i hylif gweithio ORC. Ar gyfer llawer o osodiadau-megis injans, boeleri, odynau, a phrosesau diwydiannol-a-gwrthiant iselcyfnewidydd gwres nwy ffliw yn hanfodol i gynnal drafft priodol, lleihau defnydd pŵer ffan, a sicrhau perfformiad system sefydlog.



Mae'r erthygl hon yn egluro beth yw cyfnewidydd gwres nwy ffliw gwrthiant isel, pam ei fod yn bwysig i systemau ORC, a sut i ddewis un ar gyfer gweithrediad cynnal a chadw effeithlonrwydd uchel, isel.



Beth yw Cyfnewidydd Gwres Nwy Ffliw Gwrthiant Isel?

Mae cyfnewidydd gwres gwrthiant isel wedi'i gynllunio i dynnu'r gwres mwyaf o nwyon ffliw heb achosi gostyngiad sylweddol mewn pwysedd yn y system wacáu. Mae gostyngiad pwysau yn hollbwysig oherwydd:

Mae ymwrthedd gormodol yn gorfodi cefnogwyr neu systemau drafftio i weithio'n galetach.

Mae mwy o lwyth ffan yn golygu defnydd trydan uwch.

Gall colli gormod o ddrafft amharu ar sefydlogrwydd hylosgi neu leihau perfformiad injan/boeler.

Mae ymwrthedd uchel yn cynyddu'r risg o backpressure, a all niweidio offer.

Trwy leihau ymwrthedd llif, mae'r cyfnewidwyr gwres hyn yn cynnal amodau drafft diogel wrth barhau i ddarparu'r ynni thermol sy'n ofynnol gan anweddydd ORC.

Pam Materion Dylunio Gwrthsefyll Isel ar gyfer Systemau ORC

Er mwyn i ORC weithio'n effeithlon, mae angen cyflenwad sefydlog a rhagweladwy o wres. Rhaid i'r cyfnewidydd gwres nwy ffliw allu:

Trin symiau mawr o nwy ar gyflymder cymedrol

Er gwaethaf tymheredd uchel

Darparu treth wres cyson ar draws amodau llwyth amrywiol

Osgoi baeddu a chroniad huddygl

Gweithredu heb gyfaddawdu drafft

Os yw'r cyfnewidydd yn achosi gormod o ostyngiad mewn pwysau, efallai na fydd y system ORC yn derbyn digon o wres, gan leihau effeithlonrwydd cynhyrchu pŵer. Mewn rhai achosion, mae gweithredwyr yn lleihau llwyth ORC neu'n osgoi'r cyfnewidydd i amddiffyn offer i fyny'r afon-gan arwain at wastraffu gwres a cholli refeniw.



Nodweddion Dylunio Allweddol Cyfnewidwyr Gwres Gwrthiant Isel

1. Teithiau Llif Mawr

Mae darnau nwy rhy fawr yn caniatáu i nwyon ffliw basio drwodd gyda chyflymder is, gan leihau colledion ffrithiannol a gostyngiad pwysau. Mae hyn yn arbennig o bwysig ar gyfer systemau sy'n llwytho gronynnol, fel peiriannau diesel neu foeleri biomas.

2. Geometreg Fin Optimized (neu Dim Esgyll o gwbl)

Dwysedd esgyll isel

Cae esgyll eang

Cryfder mecanyddol uchel

Mae'r rhain yn lleihau'r risg o groniad huddygl ac yn gwneud y cyfnewidydd yn haws i'w lanhau.

3. Ardal Wyneb Trosglwyddo Gwres Mawr

Gan fod lleihau ymwrthedd fel arfer yn lleihau trosglwyddo gwres ar yr ochr nwy, mae dylunwyr yn gwneud iawn trwy gynyddu cyfanswm yr arwynebedd i gynnal dyletswydd gwres.

4. Deunyddiau sy'n Gwrthsefyll Cyrydiad a Baeddu

Yn dibynnu ar gyfansoddiad nwy ffliw, gall deunyddiau gynnwys:

Dur di-staen (304, 316L)

Duplex neu ddur di-staen dwplecs super

Aloeon wedi'u seilio ar nicel-ar gyfer cymwysiadau cyddwyso cyrydol

5. Mynediad Cynnal a Chadw Hawdd

Ar gyfer{0}}systemau ffurfio huddygl, mae pyrth mynediad, paneli symudadwy, a lansiau chwythu huddygl yn hanfodol i gynnal perfformiad trosglwyddo gwres.



Cymwysiadau Nodweddiadol

Mae cyfnewidwyr gwres nwy ffliw gwrthiant isel yn ddelfrydol ar gyfer:

Peiriannau nwy a disel

Tyrbinau nwy

Boeleri biomas

Ffwrnais ac odynau diwydiannol

Llosgyddion

Systemau gwres a phŵer cyfun (CHP).

Mewn llawer o'r systemau hyn, mae cynnal drafft sefydlog neu amddiffyn tyrbo-wefrwyr a siambrau hylosgi yn bwysicach na gwneud y mwyaf o grynodeb a dyna pam y mae dyluniad gwrthiant isel yn cael ei ffafrio.



Sut mae Gwres wedi'i Adfer yn Cefnogi'r Cylch ORC

Mewn system sy'n seiliedig ar ORC-, mae'r cyfnewidydd gwres nwy ffliw yn gwasanaethu fel anweddydd neu ragboethydd ar gyfer yr hylif gweithio. Mae ynni thermol a adferir o'r gwacáu yn cael ei drosglwyddo i hylif organig arbenigol (fel R245fa, R1233zd, pentan, neu tolwen), sydd wedyn yn anweddu ac yn gyrru tyrbin i gynhyrchu trydan.

Po fwyaf yw faint o wres y gellir ei adennill, a'r mwyaf sefydlog yw ei gyflenwad, yr uchaf yw allbwn trydanol yr ORC. Dyma pam mae cyfnewidydd gwres gwrthiant perfformiad uchel, isel-yn effeithio'n uniongyrchol ar broffidioldeb system ORC.



Mae cyfnewidwyr gwres nwy ffliw gwrthiant isel yn elfen hanfodol o systemau adfer gwres gwastraff effeithlon sy'n seiliedig ar ORC. Trwy leihau gostyngiad pwysau, gwella dibynadwyedd, a sicrhau trosglwyddiad gwres cyson, maent yn gwneud y mwyaf o allbwn pŵer ORC wrth amddiffyn offer i fyny'r afon rhag pwysau cefn niweidiol.
