Cyddwysydd Cragen a Thiwb
Mae gan gyddwysyddion cregyn a thiwb gragen gadarn sy'n cynnwys cyfres o diwbiau perfformiad uchel ar gyfer effeithlonrwydd trosglwyddo gwres rhagorol. Mae system baffl yn gwneud y gorau o lif y cyfrwng oeri, gan sicrhau'r afradu gwres gorau posibl hyd yn oed mewn amgylcheddau anodd. Wedi'i gynllunio gydag amlochredd mewn golwg, gall gynnwys ystod eang o hylifau proses a chyfryngau oeri, gan ei wneud yn opsiwn amlbwrpas ar draws diwydiannau.
Cyflwyniad Cynnyrch
Pam Dewiswch Ni
Profiadau Dylunio Proffesiynol
Ar gyfer model Safonol, gallwn ddarparu oeryddion yn ôl rhif rhan; Ar gyfer dyluniad arferol, Dyluniad gwahanol ar gyfer gwahanol anghenion, gallwn ddarparu'r atebion gorau i chi.
Gwasanaeth ôl-werthu perffaith
Yn galonnog yn darparu'r consummation ar gyfer y cwsmeriaid cyffredinol y gwasanaeth ôl-werthu.
Tîm Proffesiynol
Rydym yn dîm, rydym yn deulu, rydym yn ddidwyll yn gyfnewid am eich ymddiriedaeth.
Mwynhewch ddarparu gwasanaethau sy'n canolbwyntio ar y cwsmer
Darparu gwasanaeth cwsmer yn gyntaf, eich boddhad yw ein nod gwasanaeth.
Beth yw Shell And Tube Condenser
Mae gan gyddwysyddion cregyn a thiwb gragen gadarn sy'n cynnwys cyfres o diwbiau perfformiad uchel ar gyfer effeithlonrwydd trosglwyddo gwres rhagorol. Mae system baffl yn gwneud y gorau o lif y cyfrwng oeri, gan sicrhau'r afradu gwres gorau posibl hyd yn oed mewn amgylcheddau anodd. Wedi'i gynllunio gydag amlochredd mewn golwg, gall gynnwys ystod eang o hylifau proses a chyfryngau oeri, gan ei wneud yn opsiwn amlbwrpas ar draws diwydiannau.
Mae'r cyddwysydd cregyn a thiwb wedi'i ddylunio'n ofalus ar gyfer bywyd gwasanaeth hir a gall ei adeiladwaith gwydn wrthsefyll amrywiadau pwysau a thymheredd amrywiol, gan leihau'r angen am waith cynnal a chadw. Mae glanhau ac ailosod pibellau yn syml, gan sicrhau perfformiad cyson a bywyd cynnyrch estynedig.
Cynnyrch Cysylltiedig
Anweddydd cragen a thiwb, a elwir hefyd yn gyfnewidydd gwres tiwbaidd. Yn cael ei gau yn y gragen o wal y bwndel tiwb fel arwyneb trosglwyddo gwres y cyfnewidydd gwres math wal. Mae'r strwythur cyfnewidydd gwres hwn yn weithrediad cymharol syml, dibynadwy, sydd ar gael mewn amrywiaeth o weithgynhyrchu deunyddiau strwythurol (deunyddiau metel yn bennaf), gellir ei ddefnyddio ar dymheredd uchel a phwysau uchel, dyma'r math a ddefnyddir fwyaf eang ar hyn o bryd. Cyfnewidydd gwres cregyn a thiwb yn offer pwysig ar gyfer petrocemegol, pŵer trydan, a diwydiannau eraill.
Cyfnewidydd Gwres Plât A Phregyn
Mae cyfnewidydd gwres plât a chregyn yn grŵp dalen plât sy'n cynnwys trawst plât a chragen dwy ran. Mae'r grŵp plât yn cael ei weldio gan weldio arc argon neu weldio plasma.
Mae gan gyfnewidydd gwres math plât a chregyn effeithlonrwydd trosglwyddo gwres uchel, gwahaniaeth tymheredd bach ar y diwedd, ymwrthedd tymheredd uchel, ymwrthedd pwysedd uchel, perfformiad selio da, gostyngiad pwysedd isel, ôl troed bach, strwythur cryno diogel a dibynadwy, y ddau gyfnewidydd gwres plât a manteision cyfnewidydd gwres cregyn a thiwb, yn fath newydd o gyfnewidydd gwres effeithlonrwydd uchel.
Cyddwysyddion Cragen a Thiwb - Technoleg cyfnewid gwres effeithlonrwydd uchel wedi'i gynllunio i ddarparu perfformiad uwch mewn ystod eang o gymwysiadau. Mae gan gyddwysyddion cregyn a thiwb Vrcooler gragen gadarn sy'n cynnwys cyfres o diwbiau perfformiad uchel ar gyfer effeithlonrwydd trosglwyddo gwres rhagorol.

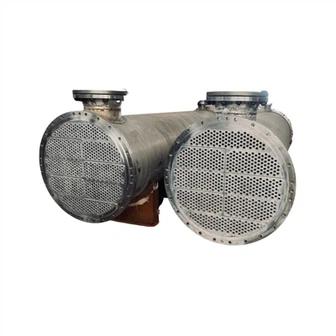

Cyfnewidydd Gwres Cragen A Thiwb
Cyfnewidydd gwres cregyn a thiwb yw'r math o gyfnewidydd gwres a gydnabyddir yn fwyaf eang mewn purfeydd olew a phrosesau cemegol mawr eraill, ac mae'n berthnasol ar gyfer
cymwysiadau pwysedd uwch.
Mae'r math hwn o gyfnewidydd gwres yn cynnwys cragen (llestr pwysedd mawr) gyda bwndel o diwbiau ynddo. Mae un hylif yn mynd trwy'r tiwbiau, a'r hylif arall yn llifo dros y tiwbiau (trwy'r plisgyn) i drosglwyddo gwres rhwng y ddau hylif.
Mae dyluniad hawdd cyfnewidydd gwres cregyn a thiwb yn ei gwneud yn ateb oeri perffaith ar gyfer amrywiaeth eang o gymwysiadau. Prif gymhwysiad Cyfnewidwyr Gwres Cregyn a Thiwb Dur Di-staen yw oeri hylif hydrolig ac olew mewn peiriannau, trosglwyddiadau a phecynnau pŵer hydrolig. Trwy wneud y penderfyniad cywir ynglŷn â deunyddiau gellir eu defnyddio hefyd i oeri neu wresogi cyfryngau eraill, er enghraifft, dŵr pwll nofio neu wefru aer.
Prif fantais defnyddio cyfnewidydd gwres cregyn a thiwb yw eu bod yn aml yn hawdd eu gwasanaethu.
Manteision Condenser Shell A Tube
Trosglwyddo gwres da:Oherwydd y defnydd o gragen ddur â waliau tenau, mae effaith trosglwyddo gwres yn dda, tra gall defnyddio dŵr fel cyfrwng oeri leihau tymheredd y cyddwysydd yn fawr. Mae'r math hwn o gyfnewidydd gwres yn fach o ran maint ac yn ysgafn o ran pwysau, sy'n ei gwneud hi'n hawdd ei osod a'i ddatgymalu.
Gosodiad fertigol, ôl troed bach:Gellir gosod cyddwysydd cregyn a thiwb yn fertigol, ôl troed bach, a gellir ei osod yn yr awyr agored, nid yw'n cymryd gofod llawr dan do.
Gwrthiant cyrydiad cryf:Mae defnyddio cragen gweithgynhyrchu deunydd dur di-staen, ac yn y broses weldio gan ddefnyddio weldio arc argon weldio mowldio, felly mae'r ymwrthedd cyrydiad yn gryf. Mae strwythur syml a chryno, perfformiad selio da a nodweddion eraill hefyd yn ei gwneud yn addas ar gyfer cynhyrchu cemegol mewn amrywiaeth o achlysuron gwresogi neu oeri cyfryngau cyrydol.
Mae dŵr oeri yn llifo'n syth o'r top i'r gwaelod:Mae'n hawdd cael gwared â rhwd a baw, ac nid oes angen atal gweithrediad yr offer wrth lanhau, ac nid oes angen uchel ar ansawdd dŵr y dŵr oeri.
Lleoliad llorweddol, llif dŵr llif aml-ffordd:Gall cyfradd llif uchel, y gwahaniaeth tymheredd rhwng mewnforio ac allforio dŵr, leihau faint o ddŵr oeri. Tymheredd dŵr oeri mewn 4-6 gradd, mae cyfernod trosglwyddo gwres yn uwch na fertigol. Strwythur cryno, ôl troed bach.
Strwythur syml, hawdd ei gynhyrchu:Cyddwysydd cragen a thiwb gyda dargludedd thermol uchel, strwythur syml, hawdd ei gynhyrchu. Gall y cyfernod trosglwyddo gwres gyrraedd 800kcal / (m²-h- gradd) pan fydd cyfradd llif y dŵr yn 1 ~ 2m / s.
Cyddwysydd Cregyn A Tube o Ystyriaethau Gweithredol
Trefniadau llif
Mewn cragen a thiwb cyddwysydd, mae dau brif fath o drefniadau llif: llif cyfochrog a gwrthlif. Llif cyfochrog yw pan fydd yr oergell a'r dŵr oeri yn llifo i'r un cyfeiriad, tra bod gwrthlif yn digwydd pan fyddant yn llifo i gyfeiriadau gwahanol.
Defnyddir llif cyfochrog yn nodweddiadol mewn sefyllfaoedd lle mae'r dŵr oeri gryn dipyn yn oerach na'r oergell, gan ei fod yn caniatáu trosglwyddo gwres yn fwy effeithlon. Fodd bynnag, gall arwain at ostyngiad pwysedd uwch ac efallai na fydd yn addas ar gyfer pob cais.
Mae gwrthlif, ar y llaw arall, yn fwy addas ar gyfer sefyllfaoedd lle mae'r dŵr oeri ychydig yn oerach na'r oergell. Mae'n arwain at ostyngiad pwysedd is, ond efallai na fydd mor effeithlon wrth drosglwyddo gwres.
Gostyngiad pwysau
Mae gostyngiad pwysau yn ystyriaeth bwysig wrth weithredu cragen a thiwb cyddwysydd. Mae'n cyfeirio at y gostyngiad mewn pwysau sy'n digwydd wrth i'r oergell a'r dŵr oeri lifo drwy'r system.
Gall gostyngiad pwysedd uchel arwain at lai o effeithlonrwydd a mwy o ddefnydd o ynni. Gall hefyd achosi difrod i'r system dros amser. Felly, mae'n bwysig sicrhau bod y gostyngiad pwysau yn cael ei gadw o fewn terfynau derbyniol.
Mae yna nifer o ffactorau a all gyfrannu at ostyngiad pwysau, gan gynnwys cyfradd llif yr oergell a'r dŵr oeri, diamedr y tiwbiau, a hyd y tiwbiau. Trwy ystyried y ffactorau hyn yn ofalus a dylunio'r system yn unol â hynny, mae'n bosibl lleihau gostyngiad pwysau a sicrhau'r perfformiad gorau posibl.
Cyddwysydd Shell A Tube o Egwyddorion Trosglwyddo Gwres
Trosglwyddo gwres anwedd
Mewn cyddwysydd cragen a thiwb, mae'r anwedd yn cyddwyso ar wyneb allanol y tiwbiau, gan ryddhau gwres i'r dŵr oeri sy'n llifo y tu mewn i'r tiwbiau. Mae trosglwyddo gwres yn ystod anwedd yn broses gymhleth sy'n cynnwys trosglwyddo gwres cudd a gwres synhwyrol. Mae'r trosglwyddiad gwres cudd yn digwydd pan fydd yr anwedd yn newid cam yn hylif, tra bod trosglwyddiad gwres synhwyrol yn digwydd oherwydd y gwahaniaeth tymheredd rhwng yr anwedd a'r dŵr oeri.
Mae cyfradd trosglwyddo gwres anwedd yn dibynnu ar sawl ffactor, gan gynnwys priodweddau ffisegol yr anwedd a'r dŵr oeri, geometreg y cyddwysydd, a chyfraddau llif yr anwedd a'r dŵr oeri. Mae'r cyfernod trosglwyddo gwres, sy'n fesur o effeithlonrwydd y broses trosglwyddo gwres, hefyd yn cael ei ddylanwadu gan y ffactorau hyn.
Cyfernod trosglwyddo gwres cyffredinol
Mae'r cyfernod trosglwyddo gwres cyffredinol (U) yn fesur o effeithlonrwydd cyffredinol y broses trosglwyddo gwres mewn cyddwysydd cragen a thiwb. Mae'n ystyried y gwrthiant i drosglwyddo gwres ar ochr anwedd a dŵr oeri y cyddwysydd. Cyfrifir y cyfernod trosglwyddo gwres cyffredinol gan ddefnyddio'r hafaliad canlynol:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
Lle mae h{0}}i a h_o yn cyfernodau trosglwyddo gwres ar yr ochrau anwedd a dŵr oeri, yn y drefn honno, t{2}}i a t_o yw trwchau y waliau tiwb a chregyn, a k yw dargludedd thermol y deunydd tiwb.
Yn gyffredinol, mae cyfernod trosglwyddo gwres cyffredinol uwch yn dynodi proses trosglwyddo gwres mwy effeithlon, sy'n arwain at faint cyddwysydd llai a defnydd llai o ynni. Felly, mae'n bwysig gwneud y gorau o ddyluniad y cyddwysydd i gyflawni'r cyfernod trosglwyddo gwres cyffredinol uchaf posibl.
Cyddwysydd Cragen a Thiwb Cynnal a Chadw a Glanhau
Baeddu a dringo
Mae baeddu a graddio yn faterion cyffredin a all ddigwydd mewn systemau cregyn a thiwbiau cyddwysydd, a all arwain at lai o effeithlonrwydd, costau ynni uwch, a difrod posibl i offer. Mae baeddu yn cyfeirio at grynhoi baw, malurion a sylweddau eraill ar wyneb y tiwbiau, tra bod graddio yn cronni dyddodion mwynau ar waliau'r tiwbiau.
Er mwyn atal baeddu a chrafu, mae cynnal a chadw a glanhau rheolaidd yn hanfodol. Gall hyn gynnwys archwilio'r system am arwyddion o faeddu neu esgyn, a gweithredu amserlen lanhau yn seiliedig ar ddifrifoldeb y cronni. Mewn rhai achosion, efallai y bydd angen triniaethau cemegol i gael gwared ar ddyddodion ystyfnig.
Technegau glanhau
Mae yna nifer o dechnegau glanhau y gellir eu defnyddio i gael gwared ar faw a chragen o systemau cregyn cyddwysydd a thiwbiau. Mae'r rhain yn cynnwys glanhau mecanyddol, glanhau cemegol, a glanhau dŵr pwysedd uchel.
Mae glanhau mecanyddol yn golygu defnyddio brwsys, crafwyr, neu offer eraill i gael gwared ar faw a chrafu oddi ar wyneb y tiwb. Mae glanhau cemegol yn defnyddio datrysiad cemegol penodol i doddi'r croniad, tra bod glanhau dŵr pwysedd uchel yn golygu defnyddio jetiau dŵr pwysedd uchel i chwythu'r dyddodion i ffwrdd.
Mae'n bwysig nodi y bydd y dechneg lanhau a ddefnyddir yn dibynnu ar fath a difrifoldeb y baeddu neu'r cen. Argymhellir ymgynghori â thechnegydd proffesiynol neu wneuthurwr am arweiniad ar y dull glanhau mwyaf priodol ar gyfer system benodol.
Gall cynnal a chadw a glanhau systemau cregyn a thiwbiau cyddwysydd yn rheolaidd helpu i atal baeddu a graddio, gan sicrhau'r perfformiad gorau posibl ac effeithlonrwydd ynni.
Dulliau profi
Mae gwerthuso perfformiad cragen a thiwb cyddwysydd yn hanfodol i sicrhau gweithrediad effeithlon y system. Mae'r dulliau profi a ddefnyddir i werthuso perfformiad cragen a thiwb y cyddwysydd yn cynnwys:
• Mesur cyfernod trosglwyddo gwres
• Mesur gollwng pwysau
• Mesur ffactor baeddu
Mae mesur cyfernod trosglwyddo gwres yn golygu pennu cyfradd trosglwyddo gwres o'r hylif poeth i'r hylif oer. Mae mesur gostyngiad pwysau yn golygu pennu'r gostyngiad pwysau ar draws y cyddwysydd. Mae mesur ffactor baeddu yn golygu pennu ymwrthedd baeddu'r cyddwysydd.
Metrigau perfformiad
Gellir gwerthuso perfformiad cragen a thiwb y cyddwysydd gan ddefnyddio gwahanol fetrigau perfformiad, gan gynnwys:
• Cyfernod trosglwyddo gwres cyffredinol (U).
• Cyfradd trosglwyddo gwres (Q).
• Effeithiolrwydd (ε).
• Cyfernod perfformiad (COP).
Mae'r cyfernod trosglwyddo gwres cyffredinol (U) yn fesur o'r gyfradd trosglwyddo gwres gyffredinol rhwng yr hylifau poeth ac oer. Mae'r gyfradd trosglwyddo gwres (Q) yn fesur o faint o wres a drosglwyddir rhwng yr hylifau poeth ac oer. Mae effeithiolrwydd (ε) yn fesur o gymhareb y gyfradd trosglwyddo gwres gwirioneddol i'r gyfradd trosglwyddo gwres uchaf posibl. Mae cyfernod perfformiad (COP) yn fesur o effeithlonrwydd y system.
Dylunio ac Adeiladu Cyddwysyddion Cregyn a Thiwb
Prif gydrannau
Defnyddir cyddwysyddion cregyn a thiwb yn eang mewn cymwysiadau diwydiannol i gyddwyso anwedd i hylif. Mae prif gydrannau cyddwysydd cragen a thiwb yn cynnwys cragen, tiwbiau, taflenni tiwb, bafflau, a phlât cynnal bwndel. Mae'r gragen yn llestr silindrog sy'n cynnwys y tiwbiau ac sy'n gwasanaethu fel llety ar gyfer y cyddwysydd. Mae'r tiwbiau fel arfer wedi'u gwneud o gopr, pres, neu ddur di-staen ac wedi'u trefnu mewn bwndel o fewn y gragen. Mae'r taflenni tiwb wedi'u lleoli ar bob pen i'r gragen ac yn gwasanaethu i gynnal a selio'r tiwbiau. Defnyddir bafflau i gyfeirio llif yr hylif a chynyddu effeithlonrwydd trosglwyddo gwres. Mae'r plât cymorth bwndel wedi'i leoli ar waelod y gragen ac mae'n cefnogi pwysau'r bwndel tiwb.
Deunyddiau adeiladu
Mae'r deunyddiau adeiladu ar gyfer cyddwysyddion cregyn a thiwb yn dibynnu ar y cais a'r hylifau sy'n cael eu trin. Mae'r dalennau cragen a thiwb fel arfer yn cael eu gwneud o ddur carbon, dur di-staen, neu gyfuniad o'r ddau. Mae'r tiwbiau fel arfer wedi'u gwneud o gopr, pres, neu ddur di-staen. Mae'r dewis o ddeunyddiau yn dibynnu ar ffactorau megis cyrydol yr hylifau, y tymheredd gweithredu a'r pwysau, a chost y deunyddiau.
Mathau o gyddwysyddion cregyn a thiwb
Gellir dylunio cyddwysyddion cregyn a thiwb gyda chyfeiriadedd llorweddol neu fertigol. Mae'r dewis o gyfeiriadedd yn dibynnu ar y gofod sydd ar gael, y math o hylif sy'n cael ei ddefnyddio, a'r gyfradd llif. Defnyddir cyddwysyddion llorweddol fel arfer ar gyfer cyfraddau llif isel i ganolig, tra bod cyddwysyddion fertigol yn cael eu defnyddio ar gyfer cyfraddau llif uchel. Mae cyddwysyddion fertigol hefyd yn cael eu ffafrio pan fo gofod yn gyfyngedig.
Taflen tiwb sefydlog
Mewn cyddwysydd dalen tiwb sefydlog, mae'r tiwbiau'n cael eu gosod ar y daflen tiwb, sydd wedyn yn cael ei weldio i'r gragen. Mae'r math hwn o gyddwysydd yn syml ac yn gost-effeithiol, ond mae ganddo hyblygrwydd cyfyngedig. Dim ond o fewn terfynau penodol y gall y daflen tiwb ehangu neu gontractio, a all achosi straen thermol a lleihau hyd oes y cyddwysydd.
Dyluniad tiwb-U
Mewn cyddwysydd tiwb U, mae'r tiwbiau'n cael eu plygu mewn siâp U a'u gosod ar ddalen y tiwb. Mae'r dyluniad hwn yn caniatáu ehangu a chrebachu thermol, sy'n lleihau straen ar y daflen tiwb ac yn cynyddu hyd oes y cyddwysydd. Defnyddir cyddwysyddion tiwb-U yn gyffredin mewn cymwysiadau lle mae beicio thermol yn aml.
Math pen arnofio
Mewn cyddwysydd pen arnofio, nid yw'r daflen tiwb wedi'i osod ar y gragen, a gall y bwndel tiwb symud yn rhydd o fewn y gragen. Mae'r dyluniad hwn yn caniatáu cynnal a chadw a glanhau hawdd, ond mae'n ddrutach na chyddwysyddion dalennau tiwb sefydlog. Defnyddir cyddwysyddion pen arnofio yn gyffredin mewn cymwysiadau lle mae angen glanhau'n aml.
Dyluniad Thermol a Hydrolig Cyddwysyddion Cregyn a Thiwb
Cyfrifir dyletswydd gwres cyddwysydd cragen a thiwb yn seiliedig ar gyfradd llif màs yr hylif proses a'r gwahaniaeth tymheredd rhwng mewnfa ac allfa'r hylif. Mae'r cyfernod trosglwyddo gwres, sy'n dibynnu ar briodweddau ffisegol yr hylifau, hefyd yn cael ei ystyried. Gellir cyfrifo'r doll gwres gan ddefnyddio'r hafaliad canlynol:
Q=m * Cp * ΔT
Pan mai Q yw'r ddyletswydd gwres, m yw cyfradd llif màs yr hylif proses, Cp yw cynhwysedd gwres penodol yr hylif, a ΔT yw'r gwahaniaeth tymheredd rhwng mewnfa ac allfa'r hylif.
Mae'r gostyngiad pwysau ar draws cyddwysydd cragen a thiwb yn ffactor pwysig i'w ystyried yn y broses ddylunio. Mae'r gostyngiad pwysau yn cael ei achosi gan wrthwynebiad ffrithiannol yr hylif wrth iddo lifo trwy'r tiwbiau a'r gragen. Gellir cyfrifo'r gostyngiad pwysau gan ddefnyddio'r hafaliad canlynol:
ΔP = f * (L/D) * (ρ/2) * (V^2)
Lle ΔP yw'r gostyngiad pwysau, f yw'r ffactor ffrithiant, L yw hyd y tiwb, D yw diamedr y tiwb, ρ yw dwysedd yr hylif, a V yw cyflymder yr hylif.
Mae'r gyfradd llif dŵr oeri yn baramedr pwysig wrth ddylunio cyddwysydd cregyn a thiwb. Mae cyfradd llif y dŵr oeri yn dibynnu ar ddyletswydd gwres hylif y broses a'r gwahaniaeth tymheredd rhwng mewnfa ac allfa'r dŵr oeri. Gellir cyfrifo cyfradd llif y dŵr oeri gan ddefnyddio'r hafaliad canlynol:
m=Q / (Cp * ΔT)
Lle m yw cyfradd llif màs y dŵr oeri, Cp yw cynhwysedd gwres penodol y dŵr oeri, a ΔT yw'r gwahaniaeth tymheredd rhwng mewnfa ac allfa'r dŵr oeri.
Er mwyn sicrhau bod hylif y broses yn cael ei oeri'n iawn, dylai'r gyfradd llif dŵr oeri fod yn ddigonol i gael gwared ar y gwres a gynhyrchir gan hylif y broses.
Ein ffatri
Mae gan ein ffatri offer cynhyrchu cyflawn, technoleg cynhyrchu uwch, dulliau profi perffaith, ac ansawdd gwarantedig.
Rydym wedi pasio ardystiad system ansawdd rhyngwladol IS09001.
Yn y dylunio, datblygu, a chynhyrchu cywasgwr aer oerach / injan oerach / generadur oerach, rydym yn nsist ar ansawdd fel y ganolfan a boddhad cwsmeriaid fel y cysyniad.
Mae gan ein ffatri beirianwyr proffesiynol sy'n gallu dylunio a gweithgynhyrchu cynhyrchion amrywiol ac amrywiol offer ansafonol ar gyfer cwsmeriaid.
